GeoChart X240系列潜载宽带多波束测深系统专为严苛的深海探测与极致的水下平台适装性而研制。系统突破性地采用了电子舱与换能器高度一体化的集成结构，彻底去除了传统分离式设备间繁冗的高频水密线缆。这种紧凑的无外部线缆设计，大幅降低了深水高压环境下的物理故障风险，完美适配对内部舱容、载荷重量及流体动力学要求极其苛刻的 AUV、ROV 等深水作业平台。

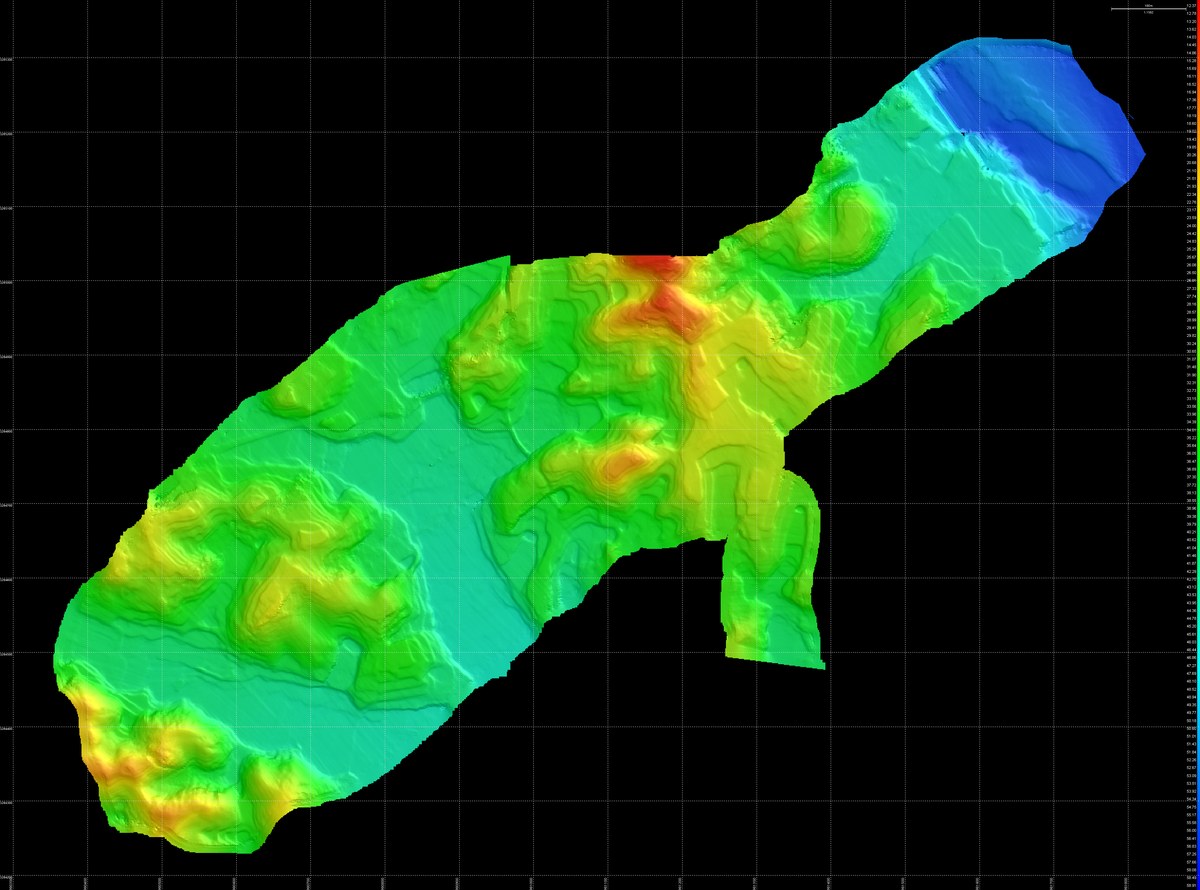

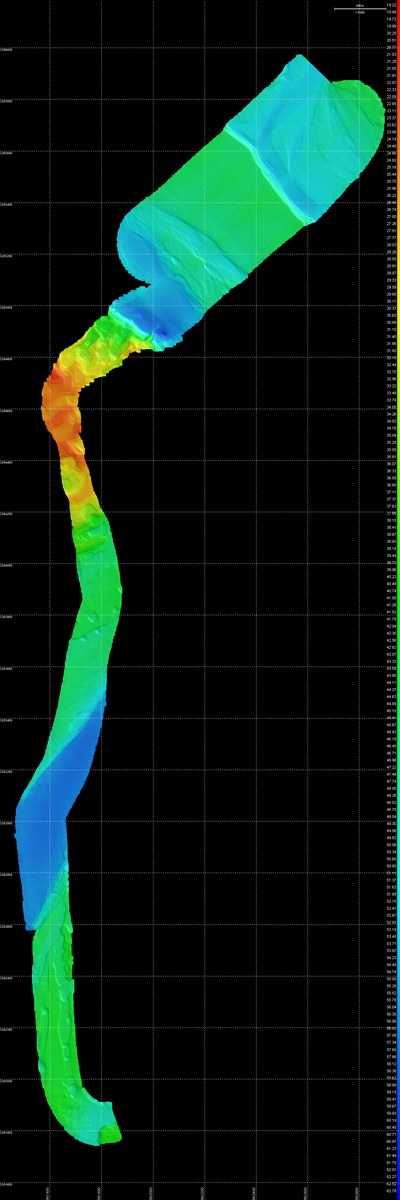

依托先进的宽频压电复合材料技术，GeoChart 打破了传统单频声呐的局限，具备 200kHz 至 400kHz 工作频率连续可调的卓越能力。在复杂的探测任务中，作业人员可动态切换工作频率以从容应对不同场景：利用 400kHz 获取近底构筑物的 0.5° 极限高分辨成像，或下调至 200kHz 以拓展深水扫测的覆盖宽度，并有效规避同频声学干扰。配合最高1024个高密度动态波束与实时波束稳定技术，GeoChart 能够持续、高效地输出符合 IHO S-44 特级标准的三维海底地形地貌及水体数据。
应用场景
· 深海地形地质勘测与极地冰下测绘
· 海上风电、海底管线及航道水工设施巡检

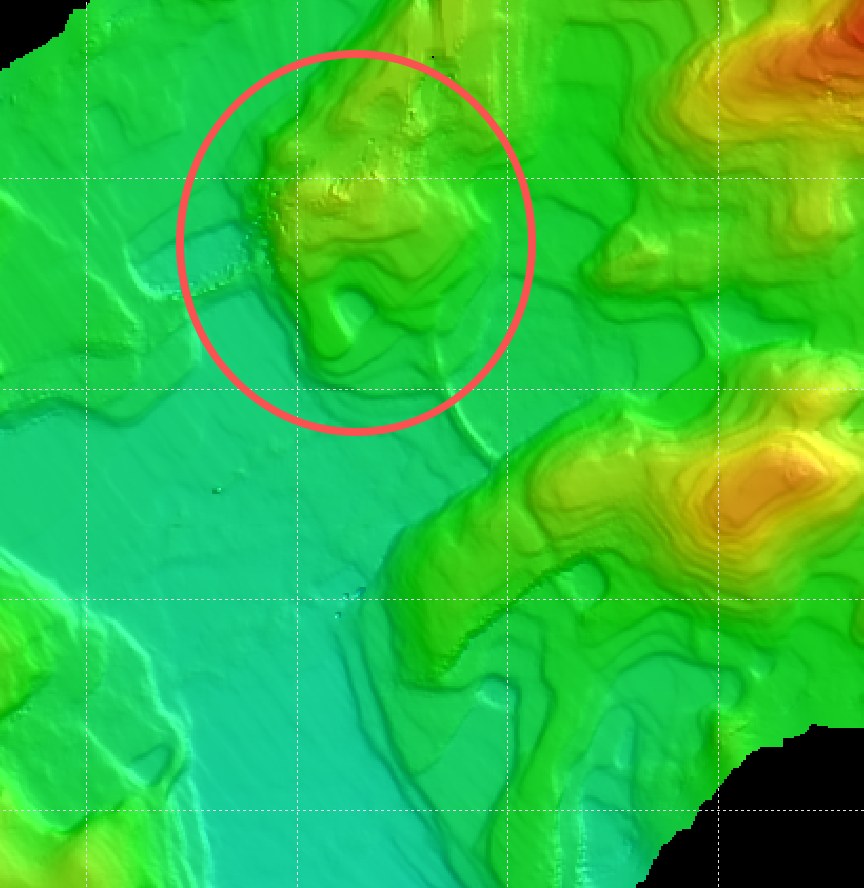

· 沉船搜救、水下考古与障碍物精细化排查
· 依托高集成度适配 AUV/ROV 自主导航与避障
· 复杂海底环境探查与水下目标监视预警
参数 | 数值 |
波束数 | 最大 1024 个 |
工作频率 | 200 kHz – 400 kHz |
脉冲长度 | 50 μs – 10 ms |
工作 ping 率 | 10 Hz @ 70 m |
作用距离 | 400 m |
发射波束覆盖角 | 150° |
覆盖宽度 | 距底 H=40m 高度下不小于 5H |
横向分辨率 | 0.5° |
纵向分辨率 | 0.5° |
波束稳定 | 具备纵倾、横滚波束稳定能力 |
测深精度 | 满足 IHO S-44 特级标准 |
工作方式 | 内触发 / 外触发 |
供电 | 48 VDC |
功耗 | 平均 65 W，发射瞬时 160 W |
通讯 | 千兆以太网 |
温度（工作/存储） | -3℃ ~ +40℃（水中）/ -10℃ ~ +55℃ |
型号对照 | GeoChart 4240 | GeoChart 6240 |
最大工作水深 | 4500 米 | 6000 米 |
发射阵尺寸 | 450 × 120 × 155 mm | 450 × 120 × 170 mm |
发射阵重量 | 空气中 23 kg，水中 16 kg | 空气中 26 kg，水中 18 kg |
接收阵尺寸 | 480 × 115 × 90 mm | 500 × 120 × 105 mm |
接收阵重量 | 空气中 20 kg，水中 13 kg | 空气中 22 kg，水中 15 kg |
注：11000 米耐压版本（GeoChart 11240）请另行咨询。
